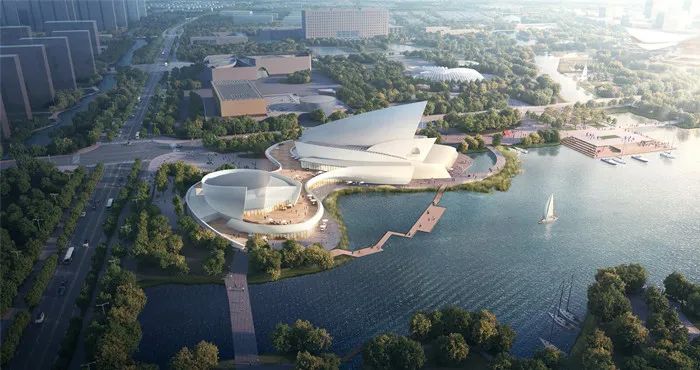

平湖市明湖國際科創島科創圖書館

一、建筑設計概況

  項目名稱：平湖市明湖國際科創島科創圖書館

  用地性質：文化商業設施用地(A2、B1)

  地理位置： 嘉興市平湖市當湖街道，處于新華南路與漕兌路交叉口，西至新華南路，北至漕兌路，東南皆為明湖水道。

  項目規模：總建筑面積46356.69平方米，地上建筑面積28714.5平方米，地下建筑面積17642.19平方米，建筑占地面積10971.36平方米，建筑密度38.84%，綠地面積5344.23平方米，綠地率18.92%，容積率1.02。

  二、項目主要節能措施

  1、建筑圍護結構的節能設計：

  本工程外墻采用“巖棉板”外保溫形式;屋面采用“擠塑聚苯板(XPS)”保溫，倒置式保溫形式;外窗采用“金屬隔熱窗框70系列內平開隔熱鋁合金窗(5+12A+5Low-E+12A+5Low-E)”，透明幕墻氣密性等級為3級;架空樓板采用“巖棉板”外保溫。圍護結構的熱工設計滿足《浙江省公共建筑節能設計標準》DB33/1036-2021的相關要求。

  2、結構專業節材設計

  結構：

  本項目項目采用鋼結構設計，粱板柱和屋面均大量運用了高強鋼材，采用高強鋼筋，鋼筋鋼材的選用均可滿足相關標準要求，基本經濟合理。

  混凝土：

  混凝土均采用商品混凝土，根據荷載選用合理的混凝土強度等級，明確了混凝土結構材料的耐久性要求，明確了混凝土的防水和抗?jié)B要求，均可滿足相關標準要求，基本經濟合理。

  主要結構材料：

  主要結構材料采用商品混凝土、預拌砂漿，采用HRB400高強鋼筋、Q355B、Q390GJ高強鋼材，地上填充墻采用輕質墻體或條板，采用裝配式設計，項目整體采用鋼結構設計。

  未采用國家和地方明令禁止使用或淘汰的結構材料。鋼筋混凝土結構中混凝土部分，400MPa 級及以上受力普通鋼筋占受力普通鋼筋總量的比例達到85%以上。

  主要結構材料如鋼筋、混凝土、砂漿、填充墻等均滿足綠色建筑設計標準的相關要求。

  3、暖通專業節能設計

  除辦公區外，圖書館采用中央空調水系統，冷熱源擬采用水源熱泵系統，水源側采用開式系統，從基地邊上明湖取水，經水源熱泵機組循環后排至明湖。并設置真空燃?xì)鉄崴仩t備用，以應對極端情況供熱，室內采用溫濕度獨立控制系統。

  圖書館辦公區采用多聯機系統，VRF變冷媒流量空氣調節機組在部分負荷額定性能工況下的全年性能系數APF應滿足《建筑節能與可再生能源利用通用規范》GB55015-2021中標準提高8%。消控室、電梯機房、變配電室、值班室等有空調需求的設備用房擬采用多聯機或分體空調系統，房間空調器所采用的產品應取得中標認證中心節能產品認證，能效等級不低于國家標準《房間空氣調節器能效限定值及能效等級》GB21455-2019中2級的要求。特藏書庫等需要恒溫恒濕空調系統的區域，設置獨立的恒溫恒濕空調系統。

  閱覽區為多層高大空間，為提高冬季室內的舒適性，設置地面輻射供暖系統。

  閱覽區、門廳、多功能等高大空間采用熱泵式熱回收型溶液調濕全空氣機組。結合氣流組織分析，采用舒適節能的空調送回風形式。附屬用房如商業、辦公等優先采用分體空調或多聯機系統，受建筑條件限制時，采用風機盤管+新風系統。

  地下車庫內設置CO濃度探測裝置，當CO濃度低于(20mg/m3)設定值時，關閉排風風機。當CO濃度高于設定值(一般上限為30mg/m3)時發出報警并重新啟動排風風機。項目地上人員密度較大空間設置CO2濃度監測裝置聯動室內新風。

  4、給排水專業節能設計

  市政供水壓力按0.25Mpa設計。生活給水系統利用市政自來水壓力直接供應，末段供水壓力超0.20MPa處設置減壓閥減壓。充分利用市政水壓。

  建筑內所配置的生活用水器具均應采用節水型衛生器具，節水器具用水效率等級不低于2級。

  所有水泵選型采用耗電量小噪聲低的產品，其效率不應低于《清水離心泵能效限定值及節能評價值》 GB 1976 規定的節能評價值。

  生活用水和消防用水設置計量總表，室內餐飲用水、各衛生間用水、景觀綠化給水分別設置計量水表。水表均采用遠傳式水表，并將采集到的數據接入公共建筑運行能耗監管信息平臺。

  可再生能源利用：本工程在地下室員工餐廳熱加工廚房等有熱水需求的區域設置空氣源熱泵熱水系統。

  本項目用地面積為28251.2m2，該項目設置透水鋪裝2402.13㎡，透水瀝青路面2039.14㎡，設置1024.01平方米的下凹綠地，有效蓄水深度100mm，調蓄水量總計102.40立方米。設置320m3雨水調蓄及回用水池，設計采用LID設施總調蓄水量為102.40+320=422.40立方米;本工程綜合徑流系數為0.548，徑流總量控制率大于80%，滿足《民用建筑雨水控制與利用設計規程》(DB33/T1167-2019)和《嘉興市海綿城市規劃與設計導則(試行)》的要求。

  5、電氣與智能化專業節能設計

  負荷計算結果及變壓器選擇：

  本工程在一層設置1個變配電所，變電所內設置2臺1600KVA變壓器，容量配置基本合理，負載率均不大于85%，滿足《民用建筑電氣設計標準》GB51348-2019第4.3.2條要求，從而減少電纜負荷損耗。供電電源設計合理。

  電氣照明節能設計：

  該項目主要場所的照度及照明功率密度值要求達到現行《建筑照明設計標準》GB50034規定的限值，滿足導則要求及相關節能要求;照明光源與燈具選取節能高效的光源和燈具符合要求，鎮流器等附件符合節能要求;照明控制：公共大廳、閱讀區等大空間，樓梯間，走道，車庫，室外空間等公共場所采用智能照明系統集中控制，并按建筑使用條件和天然采光狀況采取分區、分組控制措施。照明控制系統具備不同場景下的模式控制。照明系統由控制中心或值班室控制，不設置就地控制開關。商店、衛生間、設備間、辦公等小開間場所采用就地手動控制。智能照明系統控制方案主要有：定時控制、場景控制、現場編程開關控制、監控室軟件控制、調光控制、感應控制等。

  電動機、交流接觸器的能效水平高于能效限定值或能效等級3級的要求。風機、水泵、電梯、自動扶梯等實行節能控制，滿足節能降耗的要求。電梯選用節能型產品，并采取變頻調速、轎廂無人關燈等節能措施，兩臺及以上并聯布置時采用群控措施。

  本工程計量方式明確，每路高壓進線設總計量，每個低壓進線柜設低壓總計量。公共負荷在配電間設置集中計量。在樓層配電箱和低壓配電柜出線處設置設置電能計量儀表，按照明、電力、空調和特殊用電四項分系統進行用電計量。特殊功能區根據具體情況有選擇的設置計量表計，基本符合國家和地方有關節能規范要求。
